Hej tam! Jako dostawca agregatów chłodniczych chłodzonych wodą często jestem pytany o różnice pomiędzy parownikami z bezpośrednim odparowaniem a parownikami zalanymi w tych agregatach. Pomyślałem więc, że opowiem Ci o tym w tym poście na blogu.
Podstawy wody - chłodzone agregaty śrubowe

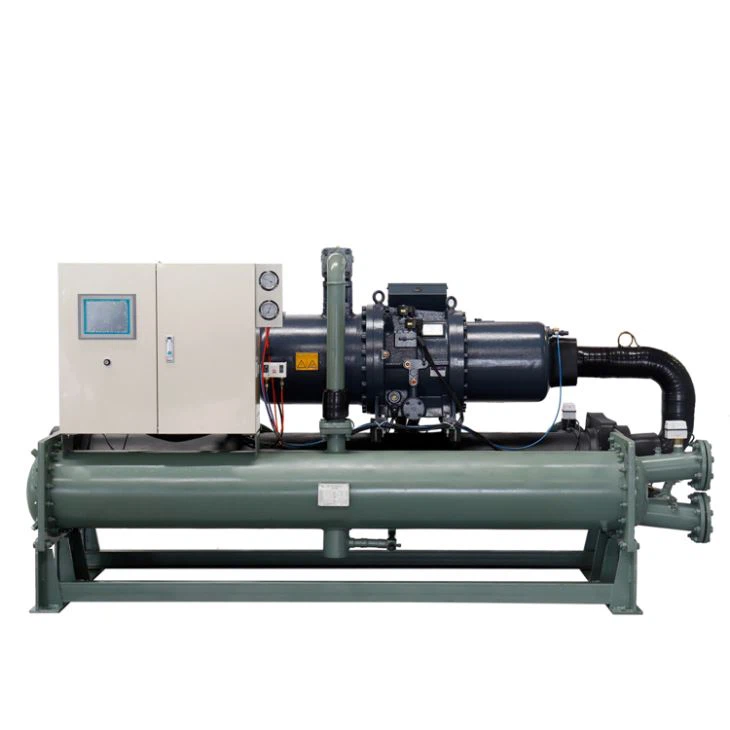

Na początek zajmijmy się szybko agregatami chłodniczymi śrubowymi chłodzonymi wodą. To całkiem fajne elementy wyposażenia (gra słów zamierzona). Są używane w wielu różnych zastosowaniach, na przykład w warunkach przemysłowych do procesów chłodzenia, w budynkach komercyjnych w celu zapewnienia płynnego działania klimatyzacji, a nawet w niektórych wyspecjalizowanych obszarach, takich jakChłodzony wodą agregat ślimakowy do mieszanki betonowej. Głównym zadaniem agregatu chłodniczego chłodzonego wodą jest usuwanie ciepła z płynu (zwykle wody) i przekazywanie go do otoczenia.
Co to jest parownik z bezpośrednim rozprężaniem?
Parownik z bezpośrednim odparowaniem (DX) jest jak „szybka i brudna” opcja w świecie parowników. W parowniku DX czynnik chłodniczy odparowuje bezpośrednio w rurkach parownika. Czynnik chłodniczy wpływa do parownika w postaci niskociśnieniowej mieszaniny cieczy i pary. Przepływając przez rury, pochłania ciepło z wody (lub innego chłodzonego płynu) na zewnątrz rur. Absorpcja ciepła powoduje całkowite odparowanie czynnika chłodniczego w parę.
Jedną z największych zalet parownika DX jest jego prostota. Nie ma zbyt wielu dodatkowych komponentów, co oznacza, że zazwyczaj jest taniej w produkcji i montażu. Charakteryzuje się także stosunkowo krótkim czasem reakcji. W przypadku nagłego wzrostu obciążenia chłodniczego parownik DX może szybko dostosować się do zapotrzebowania. To sprawia, że jest to doskonały wybór do zastosowań, w których obciążenie chłodnicze może się znacznie różnić, na przykład w niektórych małych i średnich budynkach komercyjnych.
Parowniki DX mają jednak również swoje wady. Ponieważ czynnik chłodniczy przepływa przez małe rurki, mogą wystąpić problemy z jego dystrybucją. Jeśli dystrybucja nie jest równomierna, niektóre części parownika mogą nie działać tak wydajnie jak inne. Ponadto parowniki DX mają zazwyczaj niższą wydajność wymiany ciepła w porównaniu do parowników zalanych. Oznacza to, że mogą potrzebować większej powierzchni, aby osiągnąć taką samą ilość chłodzenia, jak zalany parownik.
Co to jest zalany parownik?
Porozmawiajmy teraz o zalanych parownikach. W zalanym parowniku rury parownika są całkowicie zanurzone w kałuży ciekłego czynnika chłodniczego. Czynnik chłodniczy wpływa do parownika w postaci cieczy i wypełnia płaszcz parownika. Woda (lub inny płyn) przeznaczona do ochłodzenia przepływa przez rurki. Gdy woda przekazuje ciepło czynnikowi chłodniczemu, czynnik chłodniczy odparowuje, a para unosi się do górnej części parownika.
Jedną z głównych zalet parownika zalanego jest jego wysoka wydajność wymiany ciepła. Ponieważ rury są całkowicie otoczone ciekłym czynnikiem chłodniczym, istnieje znacznie lepszy kontakt pomiędzy czynnikiem chłodniczym a powierzchnią rury, co pozwala na bardziej efektywną wymianę ciepła. Oznacza to, że parownik zalany może osiągnąć taką samą ilość chłodzenia przy mniejszej powierzchni w porównaniu z parownikiem DX.
Zalane parowniki lepiej radzą sobie również ze zmiennymi natężeniami przepływu czynnika chłodniczego. Mogą pracować w szerszym zakresie warunków przepływu czynnika chłodniczego bez znaczącej utraty wydajności. To sprawia, że są one doskonałym wyborem do zastosowań przemysłowych na dużą skalę, gdzie obciążenie chłodnicze jest stosunkowo stabilne, ale wysokie.
Ale zalane parowniki to nie tylko słońce i tęcze. Są bardziej złożone i droższe w produkcji i montażu. Wymagają dodatkowych komponentów, takich jak pompa czynnika chłodniczego, aby zapewnić cyrkulację ciekłego czynnika chłodniczego przez parownik. Ponadto potrzebują większej ilości czynnika chłodniczego, co może stanowić problem z punktu widzenia ochrony środowiska i kosztów.
Porównanie wydajności
Jeśli chodzi o wydajność, różnice pomiędzy parownikami z bezpośrednim odparowaniem a parownikami zalanymi są dość znaczące.
Efektywność: Jak wspomniałem wcześniej, parowniki zalane mają zazwyczaj wyższą wydajność wymiany ciepła. Mogą przenosić więcej ciepła na jednostkę powierzchni, co oznacza, że w dłuższej perspektywie mogą być bardziej energooszczędne. Jest to szczególnie ważne w przypadku zastosowań na dużą skalę, gdzie koszty energii mogą być głównym czynnikiem.
Kontrola wydajności: Parowniki DX lepiej radzą sobie z szybkimi zmianami obciążenia chłodniczego. Mogą szybko dostosować przepływ czynnika chłodniczego do zapotrzebowania. Z drugiej strony parowniki zalane lepiej nadają się do zastosowań o bardziej stabilnym obciążeniu chłodniczym. Mogą działać wydajnie w szerszym zakresie natężenia przepływu czynnika chłodniczego, ale mogą nie reagować tak szybko na nagłe zmiany obciążenia.
Konserwacja: Parowniki DX są zazwyczaj łatwiejsze w utrzymaniu. Ponieważ jest mniej elementów, mniej rzeczy może się zepsuć. Zalane parowniki, z pompami czynnika chłodniczego i bardziej złożoną konstrukcją, wymagają częstszej konserwacji, a naprawa może być droższa, jeśli coś się zepsuje.
Który wybrać?
Wybór pomiędzy parownikiem z bezpośrednim odparowaniem a parownikiem zalanym zależy od konkretnego zastosowania.
Jeśli masz do czynienia z małą lub średnią aplikacją ze zmiennym obciążeniem chłodniczym, najlepszym rozwiązaniem może być parownik DX. Jest opłacalny, łatwy w instalacji i można szybko dostosować się do zmieniających się warunków. Można znaleźć kilka świetnychAgregat chłodniczy ze sprężarką śrubowąopcje z parownikami DX do tego typu zastosowań.
Z drugiej strony, jeśli rozważasz zastosowanie przemysłowe na dużą skalę ze stabilnym, ale wysokim obciążeniem chłodniczym, prawdopodobnie lepszym wyborem będzie parownik zalany. Wysoka wydajność wymiany ciepła i możliwość obsługi szerokiego zakresu natężeń przepływu czynnika chłodniczego sprawiają, że idealnie nadaje się do takich sytuacji. W przypadku zastosowań, w których ważny jest odzysk ciepła, warto to sprawdzićChłodzony wodą agregat chłodniczy z odzyskiem ciepłaopcje z zalanymi parownikami.
Podsumowanie i wezwanie do działania
Podsumowując, zarówno parowniki z bezpośrednim odparowaniem, jak i zalane mają swoje unikalne zalety i wady. Zrozumienie tych różnic jest kluczowe przy wyborze odpowiedniego agregatu chłodniczego chłodzonego wodą, dostosowanego do Twoich potrzeb.
Jeśli nadal nie masz pewności, który typ parownika będzie najlepszy do Twojego zastosowania lub masz inne pytania dotyczące naszych agregatów chłodniczych śrubowych chłodzonych wodą, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci dokonać właściwego wyboru i zapewnić, że Twój system chłodzenia będzie działał sprawnie i wydajnie.
Referencje
- Podręcznik chłodnictwa ASHRAE
- Publikacje Instytutu Techniki Chłodnictwa
- Różne dokumenty techniczne producenta
